在 matplotlib 中使用 LaTeX 渲染文本

  1. 下载2.9版本的CTEx

  2. CTeX 安装，进入官网下载 CTeX 进行安装即可，在安装过程中可勾选是否安装 Ghostscript，记得勾选。

  3. 可以选择国内镜像

  4. 安装后重启即可使用

  5. 示例代码

from matplotlib import rc
rc('font',**{'family':'sans-serif','sans-serif':['Helvetica']})
## for Palatino and other serif fonts use:
#rc('font',**{'family':'serif','serif':['Palatino']})
rc('text', usetex=True)
import numpy as np
import matplotlib.pyplot as plt
from matplotlib import rc
rc('font',**{'family':'sans-serif','sans-serif':['Helvetica']})
## for Palatino and other serif fonts use:
#rc('font',**{'family':'serif','serif':['Palatino']})
rc('text', usetex=True)
import numpy as np
import matplotlib.pyplot as plt


# Example data
t = np.arange(0.0, 1.0 + 0.01, 0.01)
s = np.cos(4 * np.pi * t) + 2

plt.rc('text', usetex=True)
plt.rc('font', family='serif')
plt.plot(t, s)

plt.xlabel(r'\textbf{time} (s)')
plt.ylabel(r'\textit{voltage} (mV)',fontsize=16)
plt.title(r"\TeX\ is Number "
          r"$\displaystyle\sum_{n=1}^\infty\frac{-e^{i\pi}}{2^n}$!",
          fontsize=16, color='gray')
# Make room for the ridiculously large title.
plt.subplots_adjust(top=0.8)

plt.savefig('tex_demo')
plt.show()

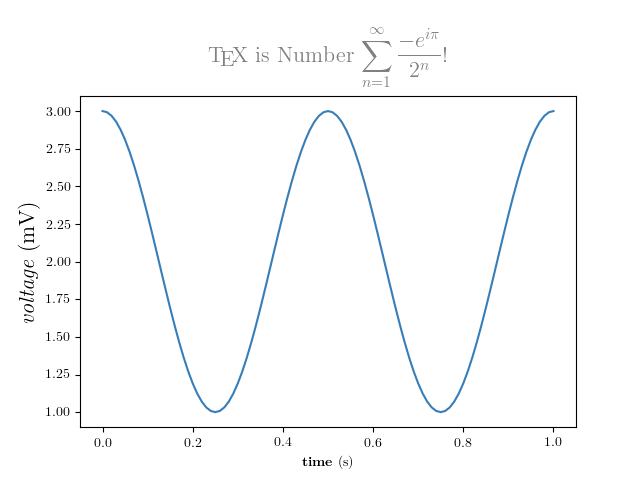

  • 结果 ../_images/tex_demo.png
